Hé! Hőcserélő lemez beszállítójaként gyakran megkérdeznek a heringbone és az egyenes - hullámosított hőcserékek közötti különbségeket. Tehát merüljünk be jobbra, és bontjuk le.
Mik azok a hőcserélő lemezek?
Először is, a hőcserélő lemezek kulcsfontosságú részét képezik a tányér -hőcserélőknek. Ezeket a lemezeket egymásra rakják, hogy olyan csatornákat képezzenek, ahol két folyadék folyhat. Az egyik folyadék átadja a hőt a másiknak a két keverés nélkül. Ez rendkívül fontos egy olyan iparágban, mint a HVAC, az élelmiszer és az ital, valamint a vegyi feldolgozás. Ha érdekli a különféle típusú hőcserélő tányérok, akkor megnézheti aHőcserélő lemezoldal.

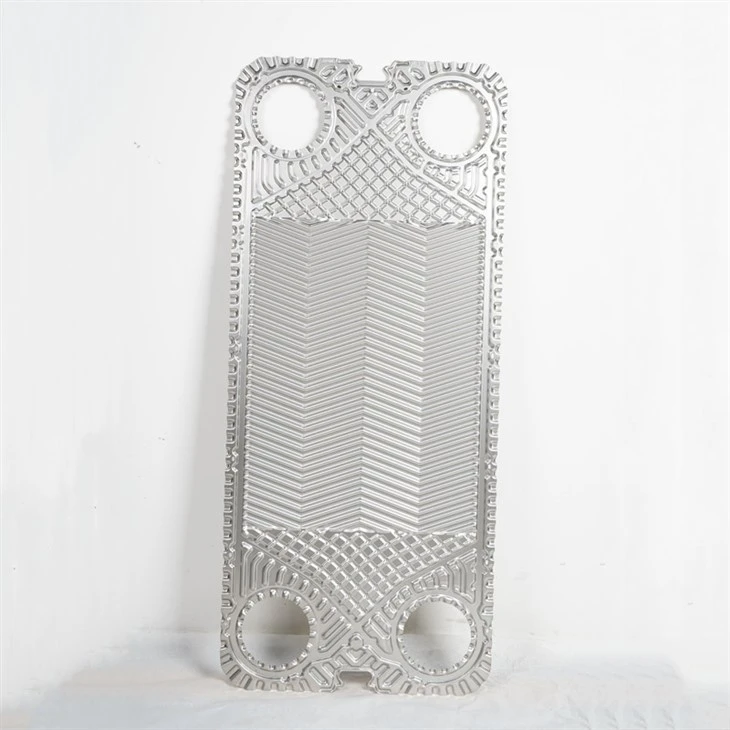

Heringbone hőcserélő lemezek
A heringbone hőcserélő lemezek olyan mintázatúak, mint a V -alakú chevronok sorozata. Ez a minta oly módon van elrendezve, hogy hasonlítson a heringhal csontjaira, tehát a név.
Áramlási jellemzők
A Heringbone minta nagyon turbulens folyadékáramot hoz létre. Amikor a folyadék az ezen lemezek által képződött csatornákon mozog, a V -alakú gerincek folyamatosan megváltoztatják a folyadékot. Ez a turbulencia nagyszerű, mert növeli a folyadék és a lemez felülete közötti érintkezést. Ennek eredményeként a hőátadási hatékonyság nagyon magas. Gondolj rá, amikor egy tálba próbálsz keverni az összetevőket. Az erőteljes keverése (turbulencia) segít mindent jobban keverni, csakúgy, mint a turbulens folyadékáramlás a hőátadásban.
Nyomásesés
Ez a nagy turbulencia -áramlás azonban költségekkel jár. Viszonylag nagy nyomásesés van a heringbone lemezeken. A nyomásesés a nyomás csökkenése, amikor a folyadék áthalad a hőcserélőn. A magasabb nyomásesés azt jelenti, hogy szüksége van egy erősebb szivattyúra, hogy a folyadék folyjon. Ez növelheti az energiafogyasztási és működési költségeket. De sok olyan alkalmazásban, ahol a magas hőátadás döntő jelentőségű, a Herringbone kialakítás előnyei meghaladják a szivattyúzás többletköltségeit.
Alkalmazások
A heringbone lemezeket általában alkalmazzák olyan alkalmazásokban, ahol a hatékony hőátadás a legfontosabb prioritás. Például a hűtőrendszerekben gyorsan átadhatják a hőt a hűtőközegből a környező környezetbe. Kiválóan alkalmasak a folyadékok fűtésére vagy hűtésére az élelmiszer- és italiparban, ahol a megfelelő hőmérséklet fenntartása elengedhetetlen a termékminőséghez. Nézze meg aHőcserélő borrazott lemezHa Herringbone -t keres - stílus opció.
Egyenes - hullámos hőcserélő lemezek
Az egyenes - hullámosított hőcserélő lemezek egyenes, párhuzamos gerincek mintájúak. Ezek a gerincek egyetlen irányban futnak a tányéron.
Áramlási jellemzők
A folyadékok áramlása az egyenes hullámos lemezeken keresztül inkább lamináris, összehasonlítva a heringbone -lemezekkel. A lamináris áramlás azt jelenti, hogy a folyadék sima rétegekben mozog, és minden réteg elcsúszik a többiek mellett. Az ilyen típusú áramlás a folyadék kevesebb keverését eredményezi a csatornán belül. Noha a hőátadási sebesség alacsonyabb, mint a heringbone lemezeké, ennek megvan a maga előnye.
Nyomásesés
Az egyenes hullámos lemezek egyik nagy pluszja az alacsonyabb nyomásesés. Mivel a folyadéknak nem kell annyira megváltoztatnia az irányt, mint a heringbone lemezeken, kevesebb az áramlás ellenállás. Ez azt jelenti, hogy használhat egy kevésbé nagy teljesítményű szivattyút, amely megtakarítja az energiaköltségeket. Azokban az alkalmazásokban, ahol az energiahatékonyság komoly aggodalomra ad okot, és a hőátadási követelmények nem rendkívül magas, az egyenes hullámos lemezek nagyszerű választás.
Alkalmazások
Egyenes - hullámosított lemezeket gyakran használnak nagy méretű ipari folyamatokban, ahol a folyadék magas viszkozitású. Magas - A viszkozitási folyadékok vastagok és nem áramlanak könnyen. A lamináris áramlás az egyenes - hullámos lemezekben segít ezeknek a folyadékoknak a hőcserélőn keresztül történő mozgásában, anélkül, hogy túl sok ellenállás lenne. Néhány víz alapú fűtési és hűtési rendszerben is használják, ahol a két folyadék hőmérsékleti különbsége nem túl nagy. Ha az ipari - egyenes - hullámos tányérok piacán tartózkodik, vessen egy pillantást a mireIpari rozsdamentes acél hőcserélő lemez-
Összehasonlítva a kettőt
Hőátadási hatékonyság
Mint láttuk, a heringbone lemezek általában magasabb hőátadási hatékonyságot mutatnak az általuk létrehozott turbulens áramlás miatt. Ez ideálissá teszi őket olyan alkalmazásokhoz, ahol gyors hőátadásra van szükség. Az egyenes - hullámosított lemezek viszont alacsonyabb hőátadási sebességgel bírnak a lamináris áramlás miatt. Bizonyos esetekben ez az alacsonyabb arány elfogadható lehet, ha más tényezők, például az energiafogyasztás fontosabbak.
Nyomásesés
A heringbone lemezek magasabb nyomásesést mutatnak, ami magasabb szivattyúzási költségeket jelent. Az egyenes - hullámosított lemezek alacsonyabb nyomáscsökkenéssel bírnak, ami alacsonyabb energiafogyasztást eredményez a szivattyúzáshoz. Tehát, ha hosszú távon szeretné megtakarítani a működési költségeket, akkor a nyomásesés fontos tényező.
Szennyeződés ellenállás
A szennyeződés a nem kívánt lerakódások felhalmozódása a hőcserélő lemezek felületén. A heringcsontlemezek turbulens áramlásával általában jobb szennyeződés ellenállásuk van. A folyadék irányának állandó változása megakadályozza a részecskék ragaszkodását a lemez felületéhez. Az egyenes - hullámosított lemezek, lamináris áramlásukkal, hajlamosabbak a szennyeződésre. Azon alkalmazásokban, ahol a folyadék tiszta és a részecskéktől mentes, a szennyeződés valószínűleg nem jelent komoly problémát.
A megfelelő lemez kiválasztása az alkalmazáshoz
Amikor a Herringbone és az egyenes - hullámosított hőcserélő lemezek közötti szedést kell végeznie, figyelembe kell vennie az Ön egyedi igényeit. Ha magas hatékonyságú hőátadásra van szüksége, és megengedheti magának a magasabb szivattyúzási költségeket, akkor a halszálkás lemezek az út. De ha az energiahatékonyság és az alacsony nyomásesés a legfontosabb prioritások, és alacsonyabb hőátadási sebességgel élhet, az egyenes - hullámos lemezek jobb választás.
Hőcserélő lemez beszállítójaként számos lehetőségünk van az Ön igényeinek teljesítésére. Akár kicsi, akár nagy ipari üzemben van, segíthetünk abban, hogy megtalálja a tökéletes hőcserélő lemezeket.
Ha érdekel többet megtudni, vagy készen áll a vásárlásra, ne habozzon kapcsolatba lépni velünk. Azért vagyunk itt, hogy megválaszoljuk az összes kérdését, és végigvezesse Önt a kiválasztási folyamaton. Vegye fel velünk a kapcsolatot ma, hogy elindítson egy beszélgetést a hőcserélő tányérigényeiről.
Referenciák
- Incropera, FP, DeWitt, DP, Bergman, TL és Lavine, AS (2007). A hő és a tömegátadás alapjai. Wiley.
- Shah, RK és Sekulic, DP (2003). A hőcserélő kialakításának alapjai. Wiley - Interscience.
