A hegesztett spirálos hőcserélő megfelelő méretének kiválasztása kulcsfontosságú az optimális teljesítmény és hatékonyság biztosításához különféle ipari alkalmazásokban. A hegesztett spirálos hőcserélők szállítójaként a saját bőrömön tapasztaltam, hogy a nem megfelelő méret hogyan vezethet számos problémához, a csökkent hőátadási hatékonyságtól a megnövekedett energiafogyasztásig. Ebben a blogbejegyzésben megosztok néhány tippet, hogyan válasszuk ki az igényeinek megfelelő méretet.
A hegesztett spirális hőcserélők alapjainak megismerése

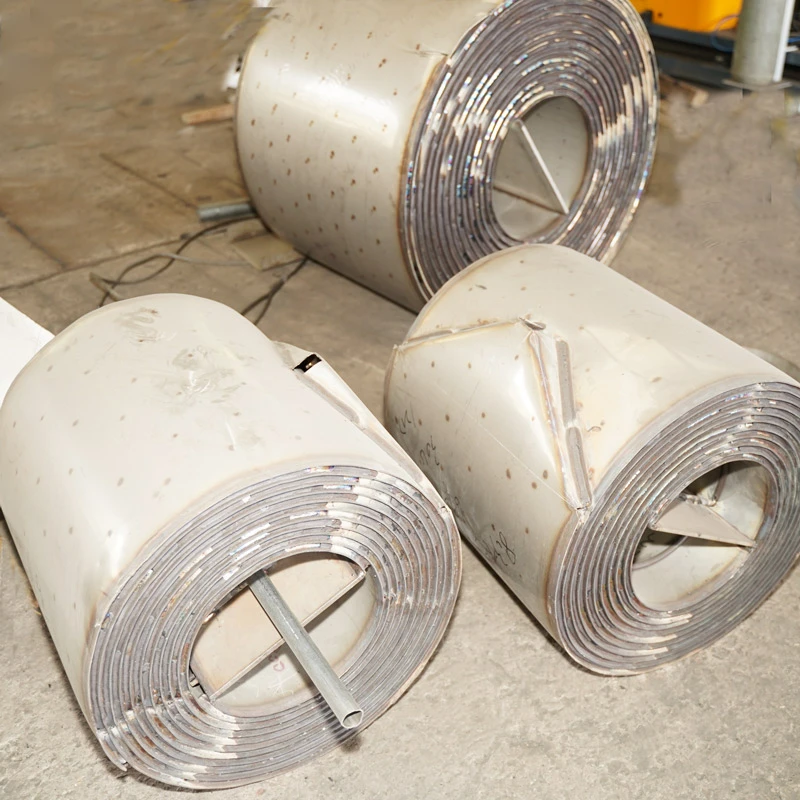

Mielőtt belevágnánk a méretezési folyamatba, vessünk egy pillantást arra, hogy mik is azok a hegesztett spirálos hőcserélők, és hogyan működnek. A hegesztett spirális hőcserélő két hosszú, lapos fémlemezből áll, amelyeket egy központi mag köré tekercselve két különálló spirálcsatornát képeznek. Az egyik folyadék az egyik csatornán keresztül áramlik, míg a másik folyadék a másik csatornán az ellenkező irányba. Ez az ellenáramú elrendezés maximalizálja a két folyadék közötti hőmérséklet-különbséget, ami hatékony hőátadást eredményez.
A hegesztett spirálos hőcserélők kompakt kialakításukról, nagy hőátadási hatékonyságukról és szennyeződésállóságukról ismertek. Általában számos iparágban használják, beleértve a vegyi feldolgozást, az élelmiszer- és italgyártást, az energiatermelést és a HVAC-t.
Tényezők, amelyeket figyelembe kell venni a megfelelő méret kiválasztásakor
Most, hogy alapvető ismereteink vannak a hegesztett spirális hőcserélőkről, vizsgáljuk meg azokat a kulcsfontosságú tényezőket, amelyeket figyelembe kell venni a megfelelő méret kiválasztásakor:
1. Hőátviteli követelmények
A hegesztett spirálos hőcserélő méretezésének első lépése a hőátadási követelmények meghatározása. Ez magában foglalja a hőmennyiség kiszámítását, amelyet az egyik folyadékból a másikba kell átadni. A hőátadási sebességet általában brit hőegységben óránként (BTU/óra) vagy kilowattban (kW) mérik.
A hőátadási sebesség kiszámításához ismernie kell a következő információkat:
- Áramlási sebességek:A meleg és hideg folyadékok áramlási sebessége fontos tényező a hőátadási sebesség meghatározásában. A nagyobb áramlási sebesség általában nagyobb hőátadási sebességet eredményez, de növeli a nyomásesést is a hőcserélőben.
- Hőmérséklet különbségek:A meleg és hideg folyadékok közötti hőmérsékletkülönbség egy másik kritikus tényező. A nagyobb hőmérsékletkülönbség általában nagyobb hőátadási sebességet eredményez.
- Fajlagos hőkapacitások:A meleg és hideg folyadékok fajlagos hőkapacitása határozza meg, hogy egységnyi hőmérsékletváltozásonként mennyi hőt tudnak felvenni vagy leadni.
Ha ezekkel az információkkal rendelkezik, egy hőátadási egyenlet segítségével kiszámíthatja a szükséges hőátadási sebességet. Számos hőátadási egyenlet létezik, de az egyik leggyakrabban használt a következő:
Q = m * Cp * ΔT
Ahol:
- Q a hőátadási sebesség (BTU/óra vagy kW)
- m a folyadék tömegáramlási sebessége (lb/óra vagy kg/s)
- Cp a folyadék fajlagos hőkapacitása (BTU/lb°F vagy kJ/kg°C)
- ΔT a folyadék bemeneti és kimeneti nyílása közötti hőmérsékletkülönbség (°F vagy °C)
2. Nyomásesés
A hőátadási követelmények mellett figyelembe kell vennie a hegesztett spirál hőcserélőn keresztüli nyomásesést is. A nyomásesés a hőcserélő bemeneti és kimeneti nyílása közötti nyomáskülönbség, amelyet a folyadék és a csatornák fala közötti súrlódás okoz.
A nagy nyomásesés megnövekedett energiafogyasztást eredményezhet, mivel a szivattyúknak vagy kompresszoroknak keményebben kell dolgozniuk az áramlási sebesség fenntartása érdekében. Ezért fontos, hogy olyan hőcserélőt válasszunk, amely ésszerű nyomáseséssel rendelkezik, ugyanakkor megfelel a hőátadási követelményeknek.
A hegesztett spirálos hőcserélő nyomásesése számos tényezőtől függ, beleértve az áramlási sebességet, a folyadék viszkozitását, valamint a csatornák méretét és alakját. Nyomásesési egyenlet vagy szoftver segítségével kiszámíthatja a nyomásesést egy adott hőcserélő kialakításához.
3. Helyszűke
Egy másik fontos tényező, amelyet figyelembe kell venni, a hőcserélő számára rendelkezésre álló hely. A hegesztett spirálos hőcserélők kompakt kialakításukról ismertek, de továbbra is meg kell győződnie arról, hogy a hőcserélő elfér-e a rendelkezésre álló helyen.
A hőcserélő kiválasztásakor figyelembe kell vennie az egység teljes méreteit, beleértve a hosszt, szélességet és magasságot. Gondoskodnia kell arról is, hogy a hőcserélő körül elegendő hely legyen a karbantartáshoz és a hozzáféréshez.
4. Anyag-kompatibilitás
A hegesztett spirális hőcserélő felépítéséhez használt anyagoknak kompatibilisnek kell lenniük a rajta átáramló folyadékokkal. A különböző folyadékok eltérő kémiai tulajdonságokkal rendelkeznek, és egyes folyadékok korrozív vagy koptató hatásúak lehetnek.
A hegesztett spirálos hőcserélők gyártásánál általánosan használt anyagok közé tartozik a rozsdamentes acél, a szénacél és a titán. Az anyagválasztás számos tényezőtől függ, beleértve a folyadékok kémiai tulajdonságait, az üzemi hőmérsékletet és nyomást, valamint a költségvetést.
5. Működési feltételek
Végül figyelembe kell vennie a hőcserélő működési feltételeit. Ez magában foglalja a folyadékok hőmérsékletét, nyomását és áramlási sebességét, valamint a működés gyakoriságát.
Például, ha a hőcserélő magas hőmérsékleten vagy magas nyomáson fog működni, akkor olyan kialakítást kell választania, amely ellenáll ezeknek a feltételeknek. Hasonlóképpen, ha a hőcserélő folyamatosan működik, akkor olyan kialakítást kell választania, amely tartós és megbízható.
Méretező szoftver használata vagy szakértővel való konzultáció
A hegesztett spirálos hőcserélő méretezése bonyolult folyamat lehet, különösen, ha nem ismeri a hőátadási egyenleteket és számításokat. Szerencsére számos méretező szoftver áll rendelkezésre, amelyek segítenek kiválasztani a megfelelő méretet az Ön igényeinek megfelelően.
Ezek a szoftverprogramok jellemzően figyelembe veszik a hőátadási követelményeket, a nyomásesést, a helyszűkületet, az anyagok kompatibilitását és a működési feltételeket, hogy a legjobb hőcserélőt javasolják. Egyes szoftverprogramok lehetővé teszik a különböző tervek összehasonlítását, valamint az egyes opciók teljesítményének és költségének értékelését.
Ha még mindig bizonytalan a hegesztett spirálos hőcserélő megfelelő méretének kiválasztásában, érdemes szakemberhez fordulni. Hegesztett spirál hőcserélők szállítójaként tapasztalattal és szakértelemmel segítünk Önnek kiválasztani a megfelelő méretet az Ön speciális igényeinek. Részletes műszaki specifikációkkal és teljesítményadatokkal is tudunk szolgálni, hogy megalapozott döntést hozhasson.
Következtetés
A hegesztett spirálos hőcserélő megfelelő méretének kiválasztása elengedhetetlen az ipari folyamatok optimális teljesítményének és hatékonyságának biztosításához. A hőátadási követelmények, a nyomásesés, a helyszűke, az anyagkompatibilitás és az üzemi feltételek figyelembevételével kiválaszthatja az egyedi igényeinek megfelelő hőcserélőt.
Ha hegesztett spirálos hőcserélőt keres, javasoljuk, hogy tekintse meg a mi kínálatunkatIpari hegesztett spirál hőcserélő,Lágy acél spirál hőcserélő, ésSpirális hőcserélőtermékek. Méretek és konfigurációk széles választékát kínáljuk, hogy megfeleljen az Ön egyedi igényeinek, és szakértői csapatunk mindig készen áll, hogy segítsen kiválasztani a megfelelő méretet és kialakítást az alkalmazásához.
Ha bármilyen kérdése van, vagy szeretné megbeszélni konkrét igényeit, kérjük, forduljon hozzánk bizalommal. Várjuk, hogy együttműködhessünk Önnel, hogy megtaláljuk vállalkozása számára a tökéletes hegesztett spirál hőcserélőt.
Hivatkozások
- Incropera, FP és DeWitt, DP (2002). A hő- és tömegátadás alapjai. John Wiley & Sons.
- Holman, JP (2002). Hőátvitel. McGraw-Hill.
- Kakac, S. és Liu, H. (2002). Hőcserélők: kiválasztása, besorolása és termikus tervezése. CRC Press.
